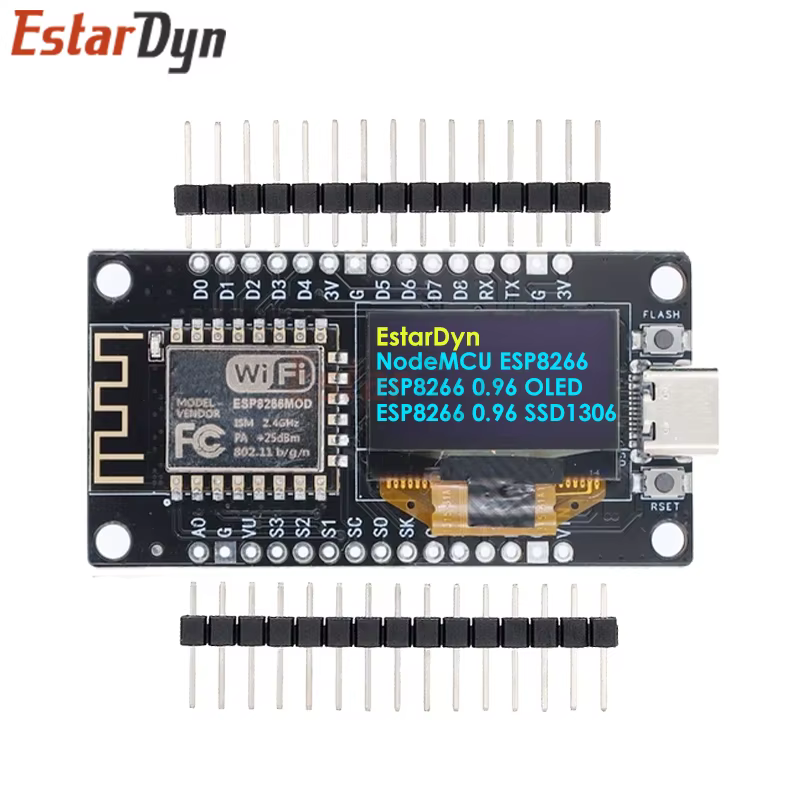

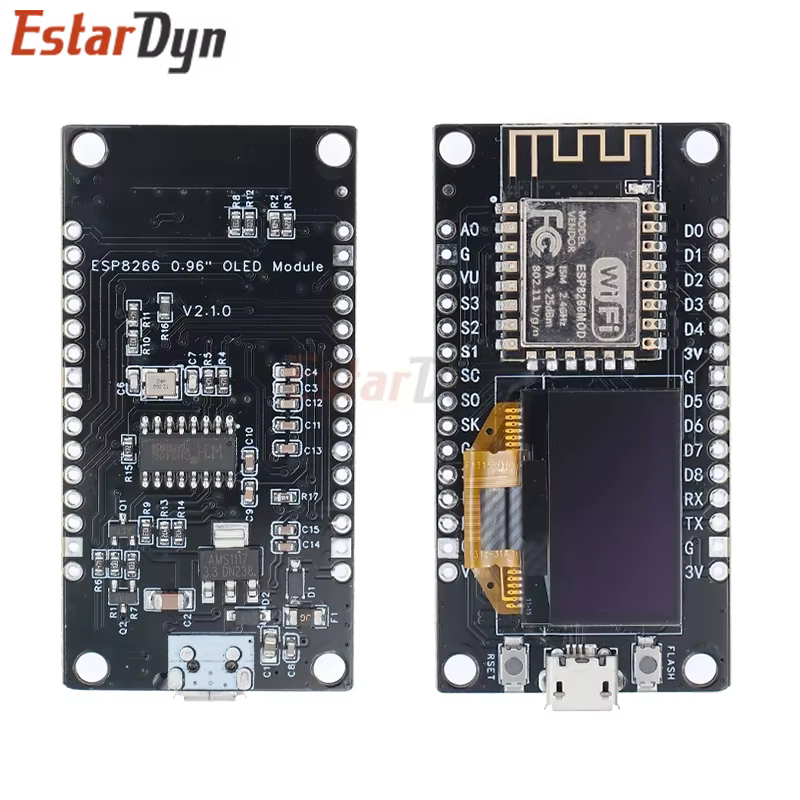

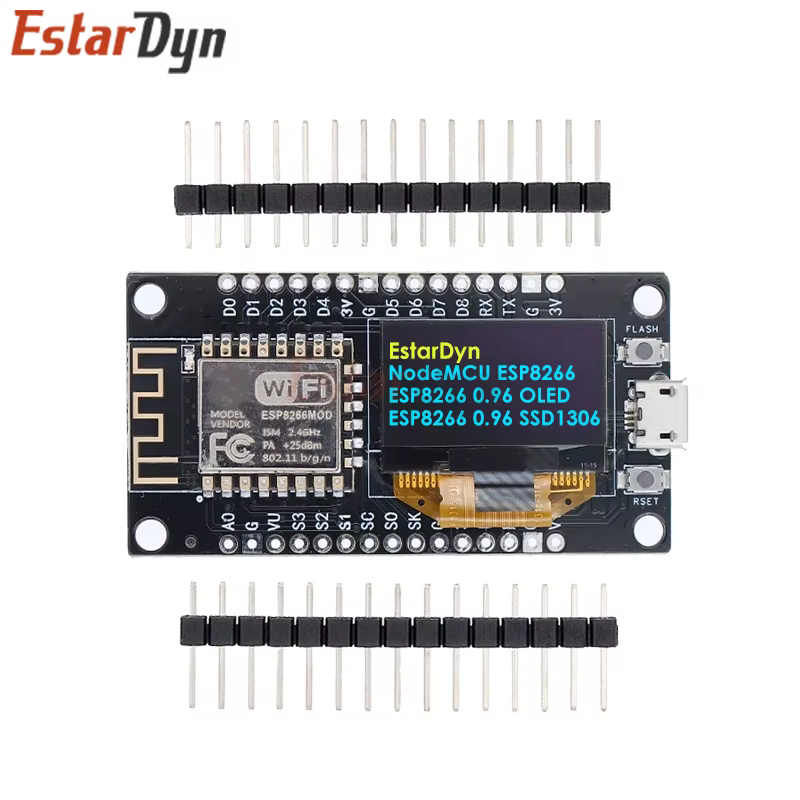

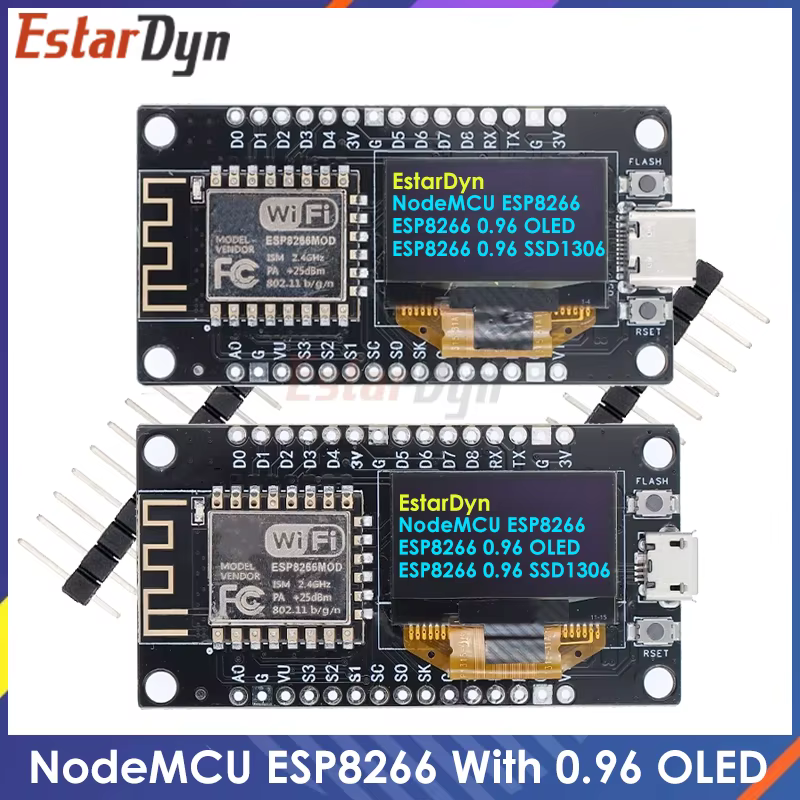

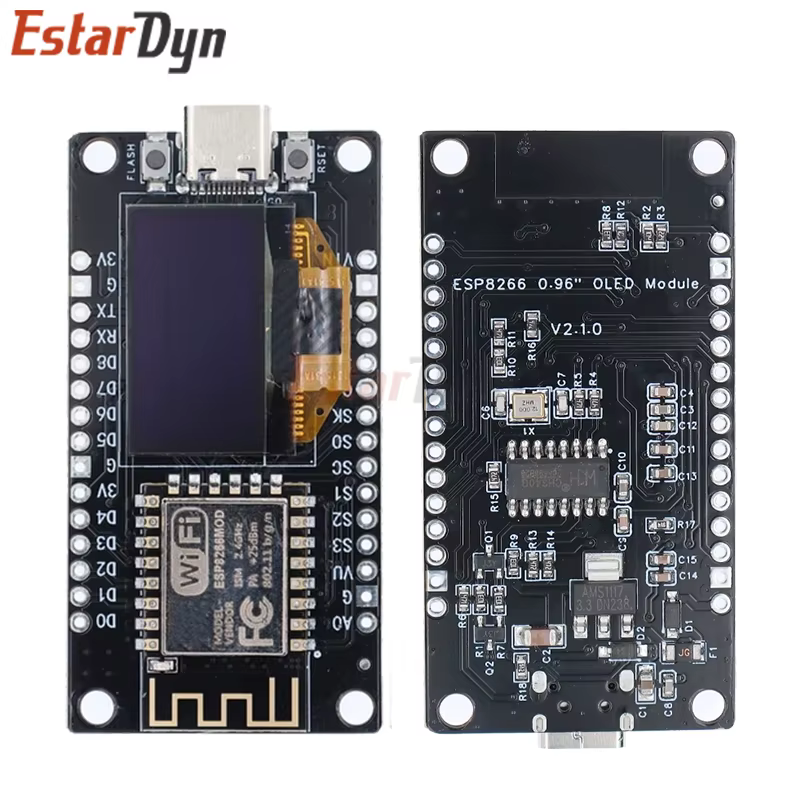

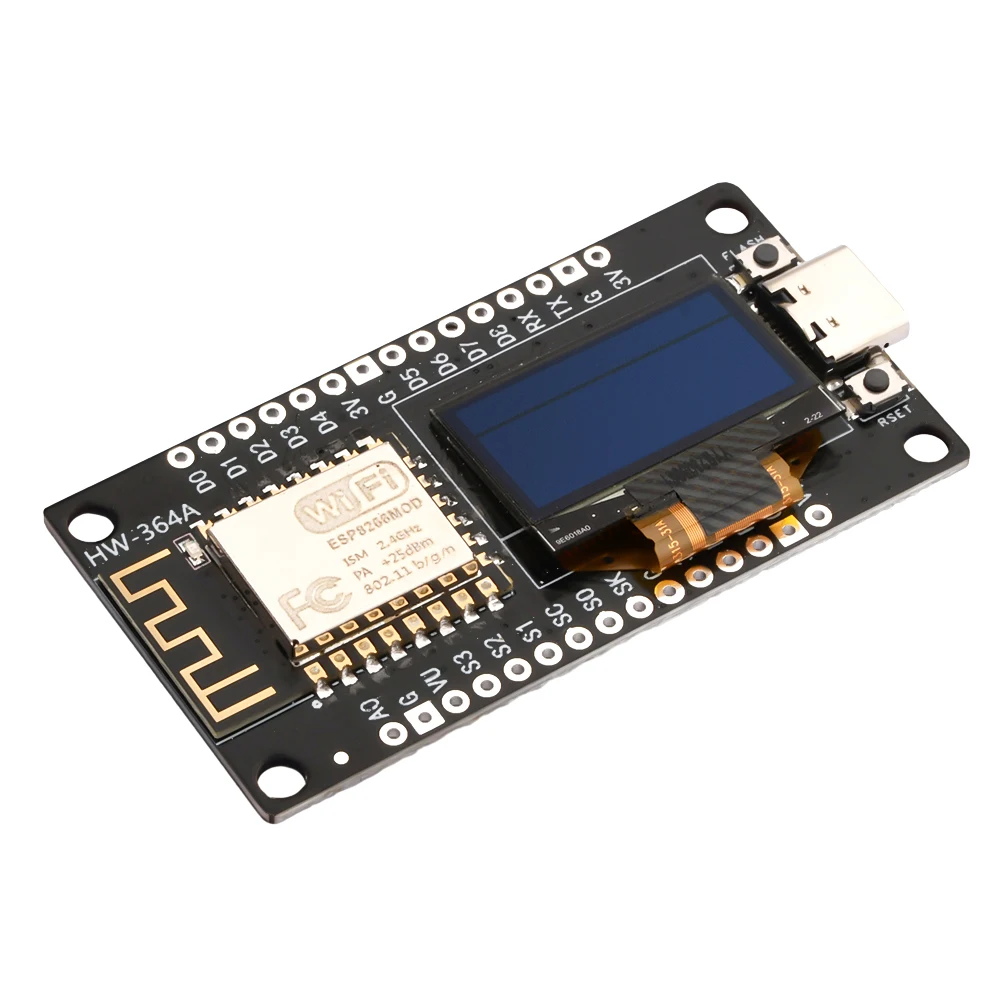

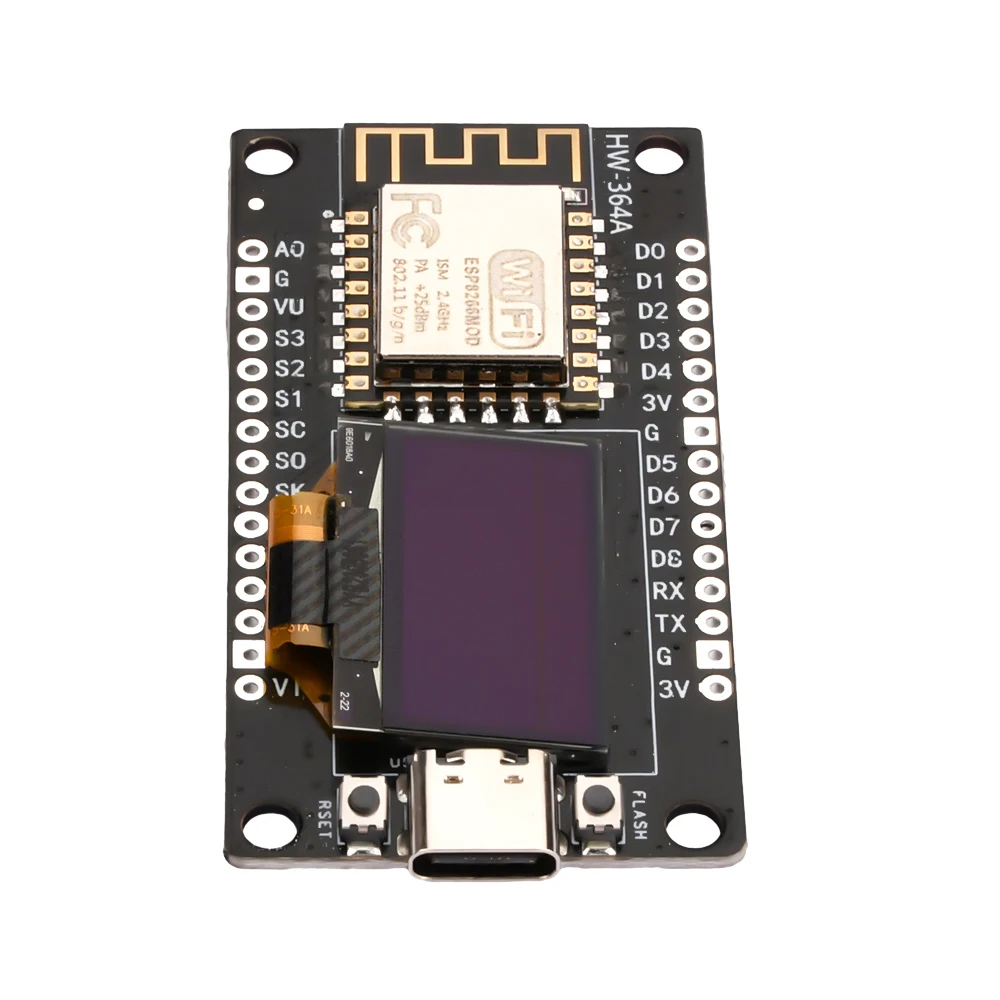

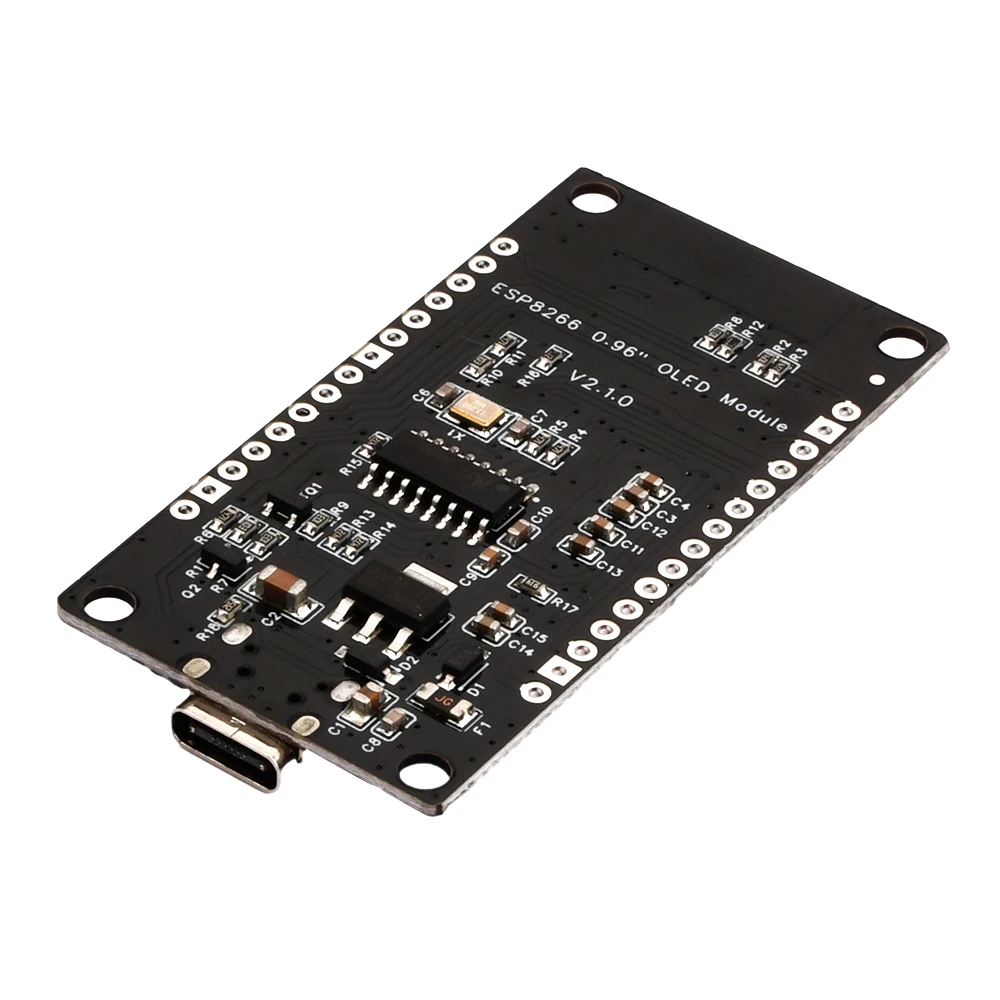

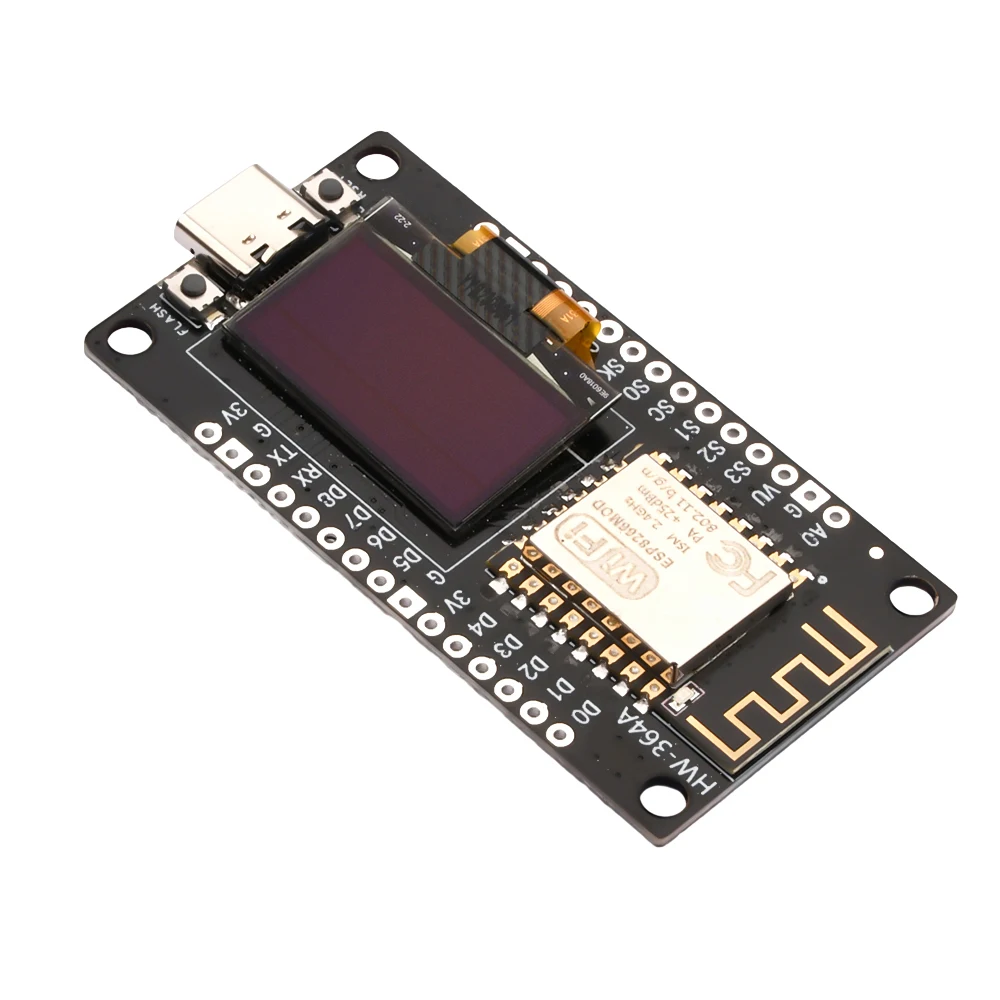

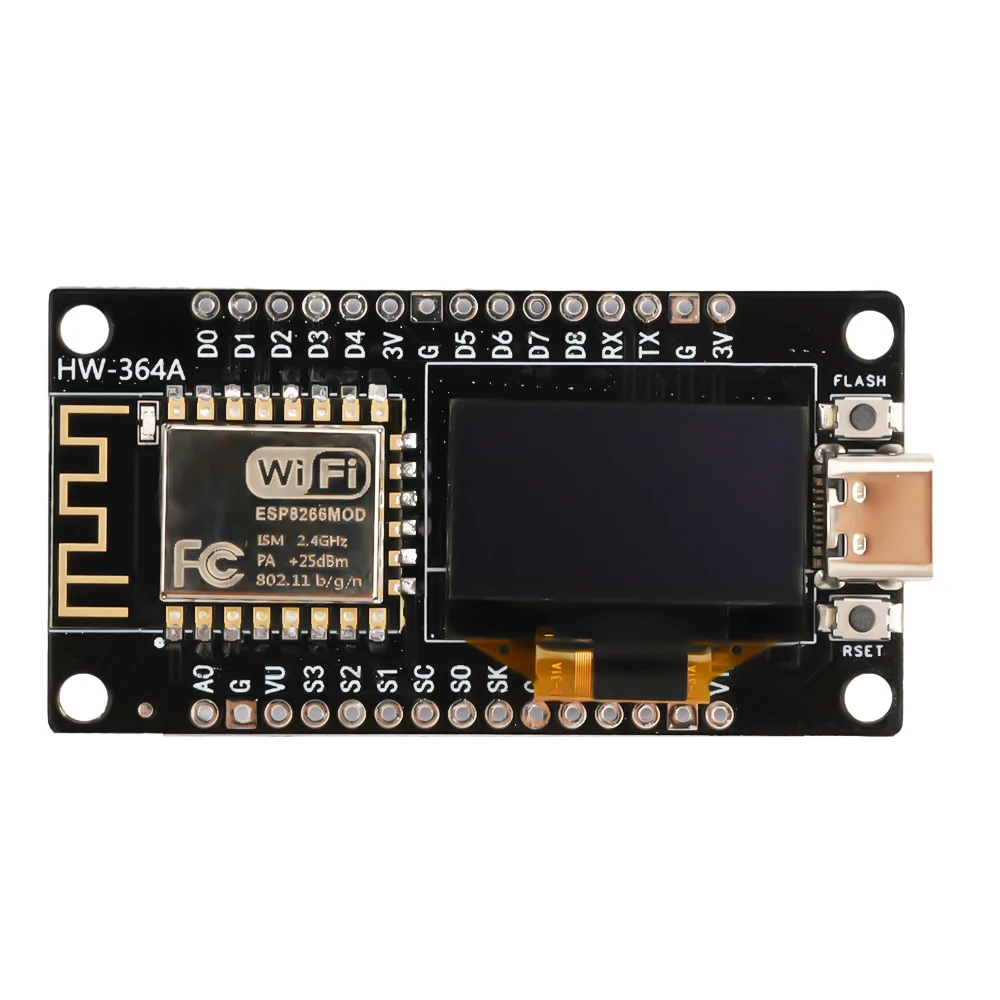

Placa de desarrollo NodeMCU ESP8266 V3 con pantalla OLED de 0,96 pulgadas CH340 ESP-12F módulo WiFi TYPE-C USB para Arduino/Micropython
Características:
1.Esta es una placa OLED ESP8266 0.96 con todas las características de un módulo ESP8266 tradicional.
2.Integración perfecta con pantalla OLED de 0,96 pulgadas, eliminando la necesidad de cables y placas de pruebas.
3.La placa utiliza I2C para conectarse a la pantalla OLED a través de los pines SDA (D6/GPIO14) y SCL (D5/GPIO12.
4.El módulo está equipado con una plantilla de visualización.Con esta placa se pueden mostrar varias informaciones y datos.
5.Función de pantalla, alta resolución 128×64 con controlador SSD-1306, compatible con I2C, interfaz SPI, puede usar interfaz tipo C o Micro USB para la conexión y la interfaz se puede seleccionar según los requisitos.
Descripción del producto:
La placa integra ESP8266 NodeMCU y una pantalla OLED de 0,96 pulgadas, proporcionando todas las funciones de los módulos ESP8266 tradicionales con el mismo tamaño y puertos periféricos, así como herramientas de desarrollo de mayor rendimiento y visualización de datos de alta definición.Admite múltiples modos de programación y tiene un chip ESP8266 con frecuencia principal de 80 MHz y memoria flash de 4 MB, lo que le permite manejar fácilmente diversas tareas y aplicaciones, con una pila de protocolos de red completa y un mecanismo de seguridad.Tiene bajo consumo de energía y alto rendimiento, adecuado tanto para principiantes como para profesionales para desarrollar y aplicar proyectos de IoT.
Parámetros del producto:
Voltaje de funcionamiento: 3,3 V
Voltaje de entrada: 7-12V
Pines I/0 digitales (DIO): 16
Pin de entrada analógica (ADC): 1
UART: 1
SPI: 1
12Cs:1
controlador.CH340G
Memoria flash: 4 MB
SRAM: 64 KB
Velocidad del reloj: 80 MHZ
Microcontrolador: CPU Tensilica RISC de 32 bits Xtensa LX106

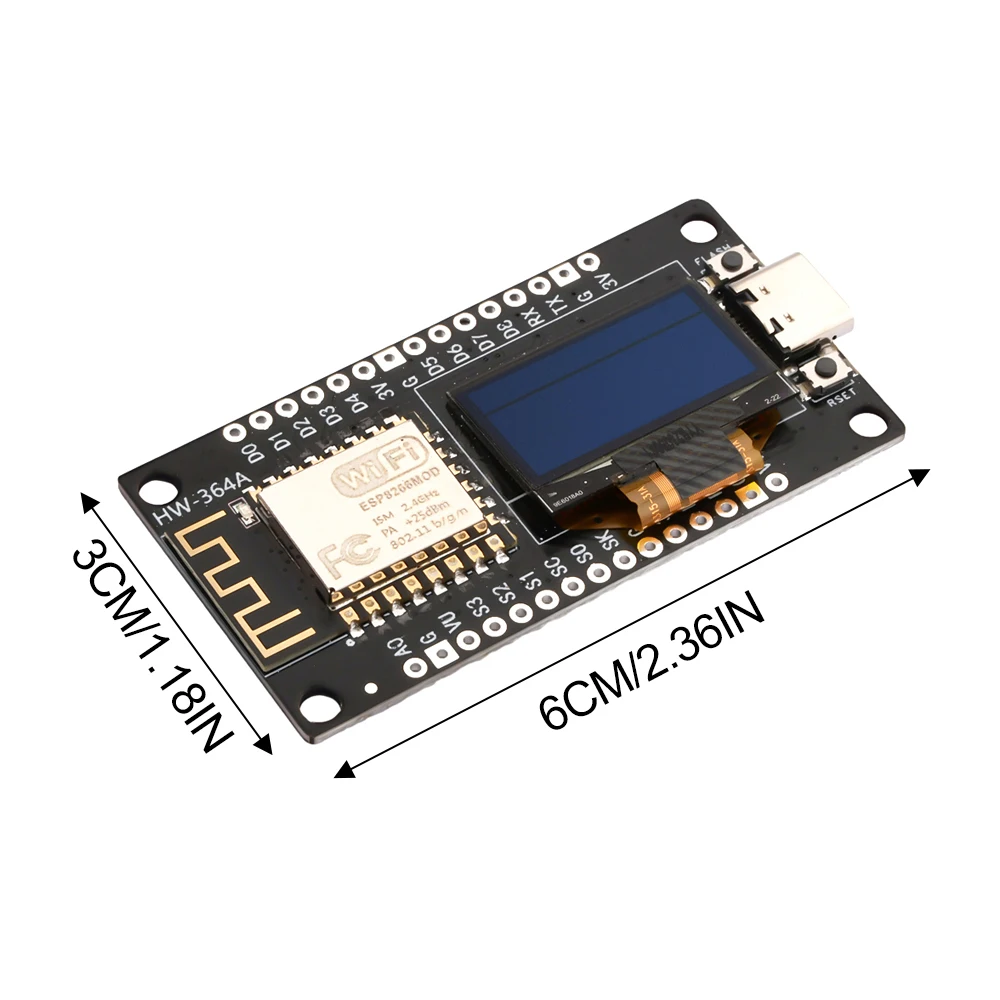

Tamaño del módulo: 59 mm * 31 mm
Módulo pequeño que se puede instalar de forma inteligente en su proyecto de IoT, con USB-TTL basado en CH340 integrado para plug-and-play
Parámetros OLED SD1306 de 0,96 pulgadas:
OLED autoiluminado, sin retroiluminación
Material de la pantalla: vidrio, necesita buena protección.
Tamaño: 0,96 pulgadas
Color: amarillo azul
Voltaje: 3,3 V-5 V CC
Ángulo de visión: >160°
Alta resolución: 128×64
Controlador lC: SSD1306
Interfaz I12C:
SCL: reloj serie I12C
DA: datos serie l2C
Temperatura de trabajo: -30°C~70°C
Tamaño del módulo: 25 mm x 17 mm
Aviso:
Preste atención al cableado como se muestra en el diagrama y no realice conexiones incorrectas.
Este documento sólo representa el conocimiento y los parámetros del producto en el momento de la edición y está sujeto a cambios sin previo aviso.
El voltaje de la fuente de alimentación no debe exceder el voltaje máximo soportado del módulo, de lo contrario el módulo se dañará fácilmente.

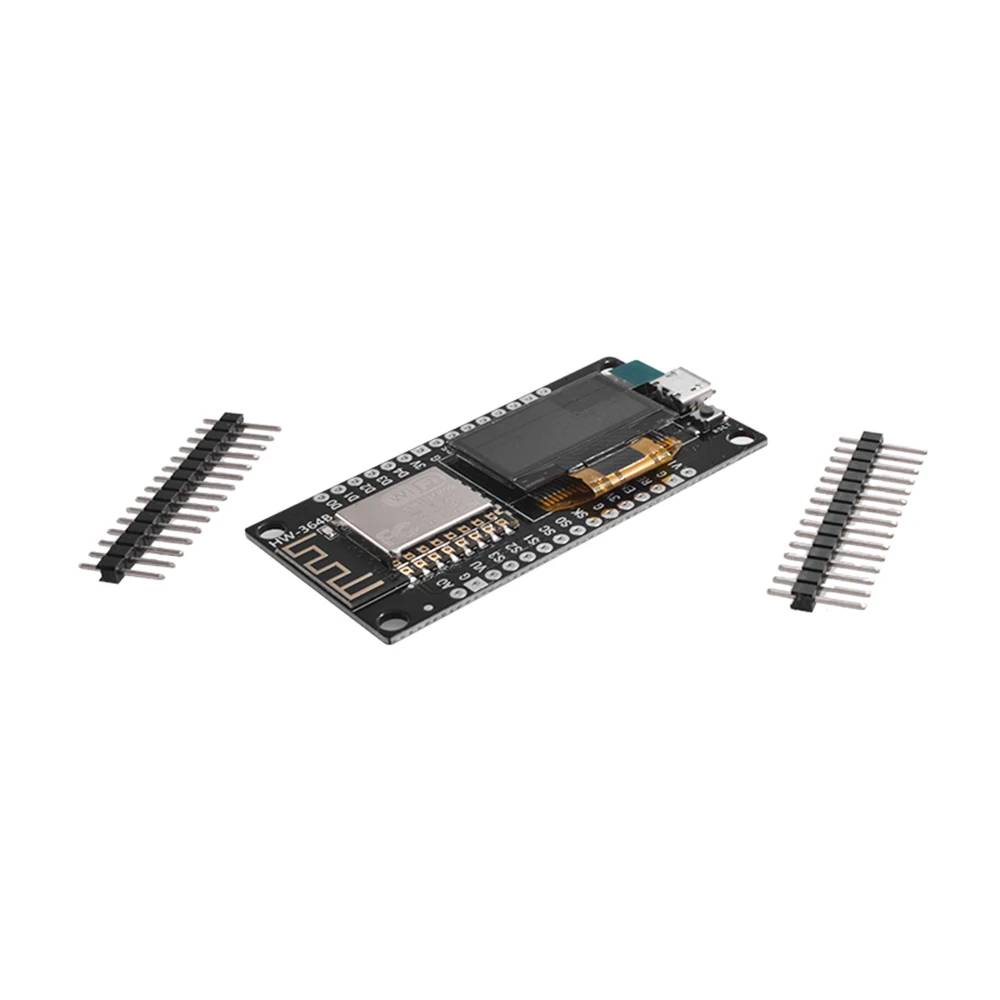

Lista de productos:
1X módulo
Encabezado 2X
