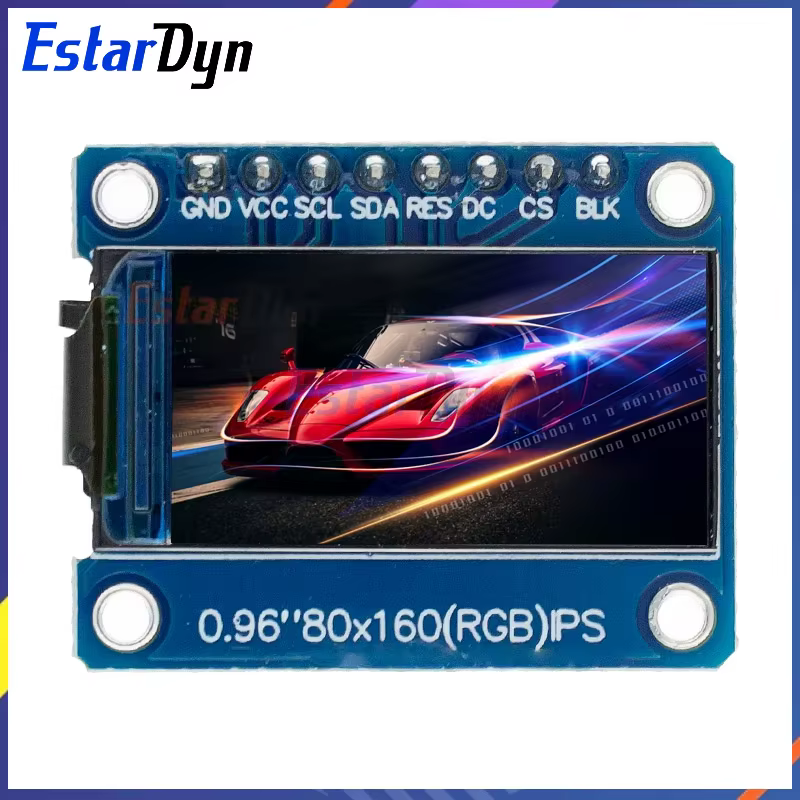

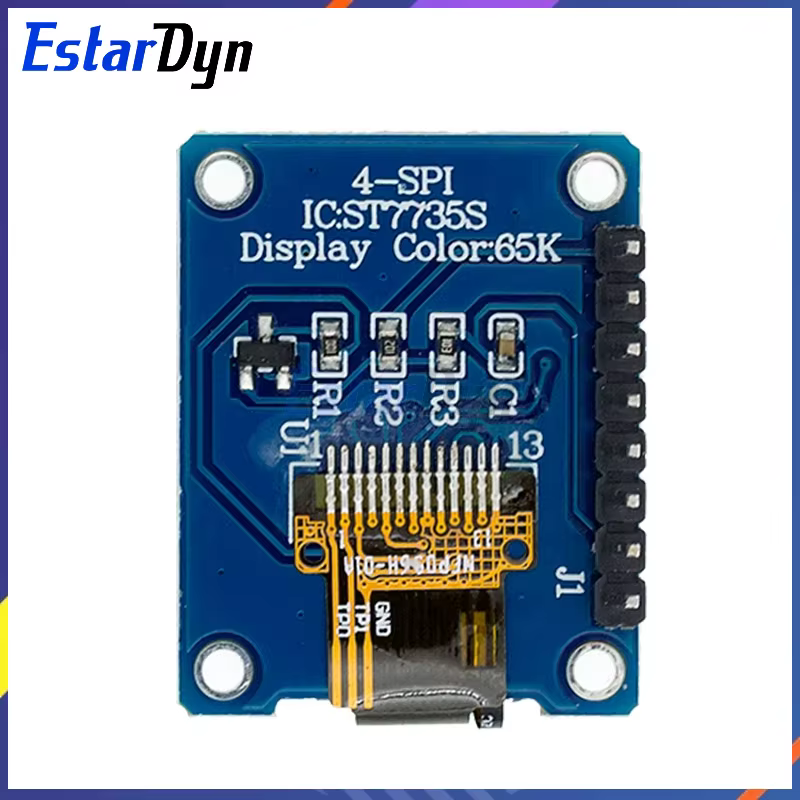

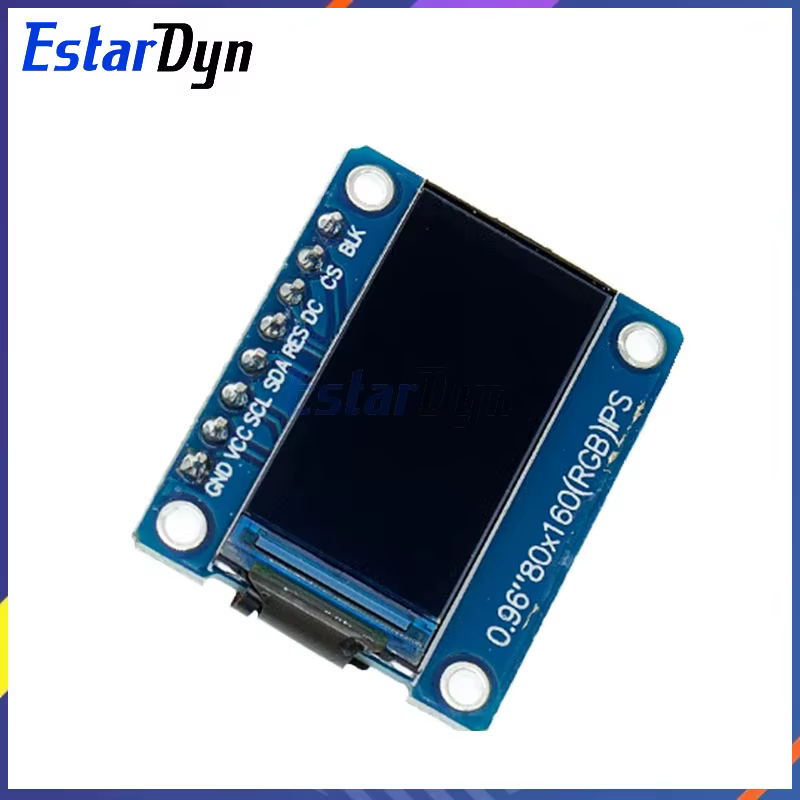

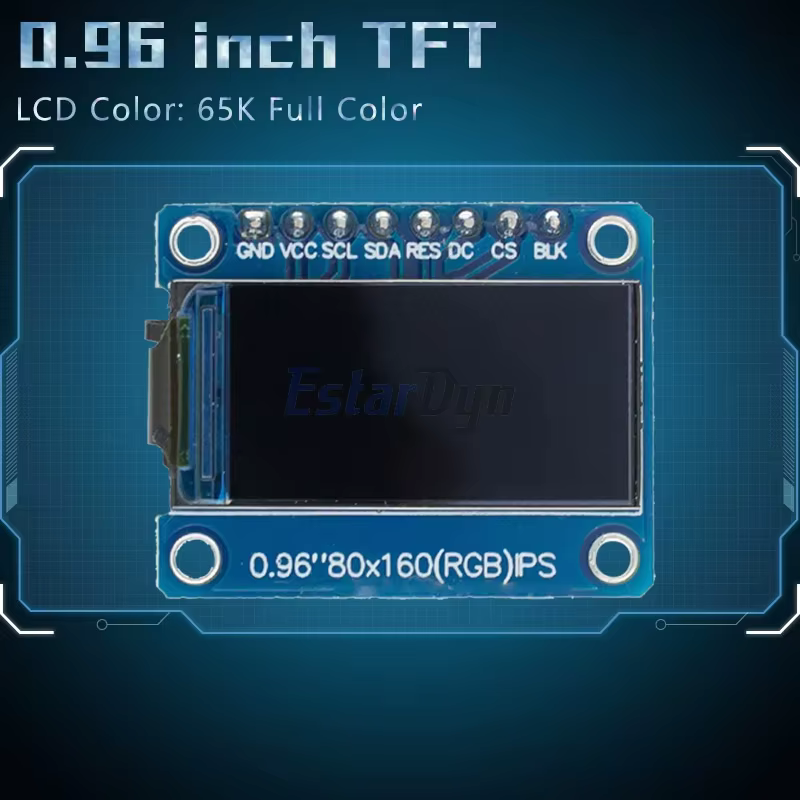

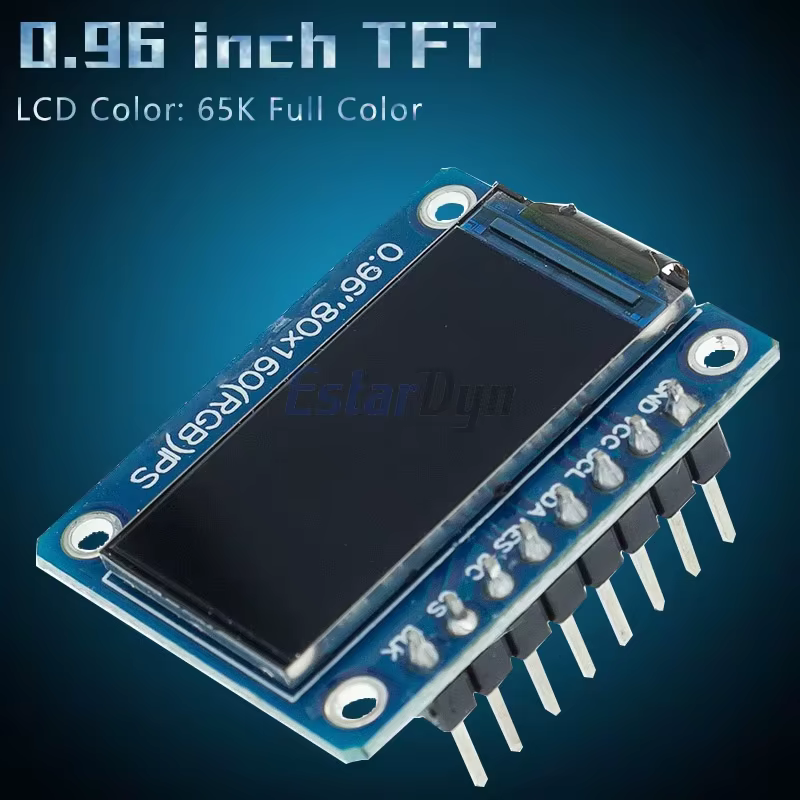

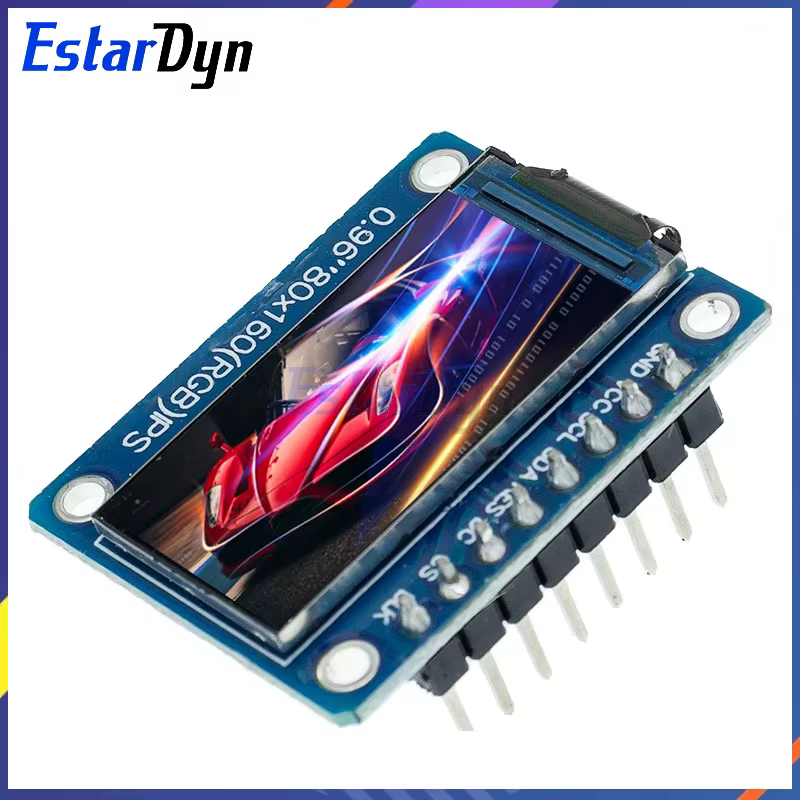

pantalla TFT de 0,96 pulgadas Ips pantalla LCD unidad IC ST7735S
1. Características
TAMAÑO 0,96 pulgadas
Modo de visualización: IPS normalmente negro
Formato de visualización Gráfico 80RGB*160 Matriz de puntos
Interfaz SPI de datos de entrada
Circuito integrado de control ST7735S
Dimensiones: 24 (ancho) * 30 (alto) * 2,8 +/- 0,1 (grosor) mm
Resolución 80RGB*160 puntos
Área activa de la pantalla LCD: 10,8 (ancho) x 21,7 (alto) mm.
Paso de punto 0,135(H) x 0,1356(V) mm
Dirección de visualización: Todas las vistas
Temperatura de funcionamiento: -20 a 70 °C
2. Descripciones de los pines:
PIN Sin símbolo Descripción
1 GND Tierra
2 VCC Alimentación 3,3 V
3 pines de reloj serie SCL.
4 Entrada de datos serie SDA
5 RES Pin de reinicio LCM
Este pin es la entrada de señal de reinicio. Cuando el pin está en bajo, se realiza la inicialización del chip.
Ejecutado. Mantenga este pasador en posición alta durante el funcionamiento normal.
6. Control de datos/comandos de CC
Selección de chips CS 7
8 pines de control de retroiluminación BLK
