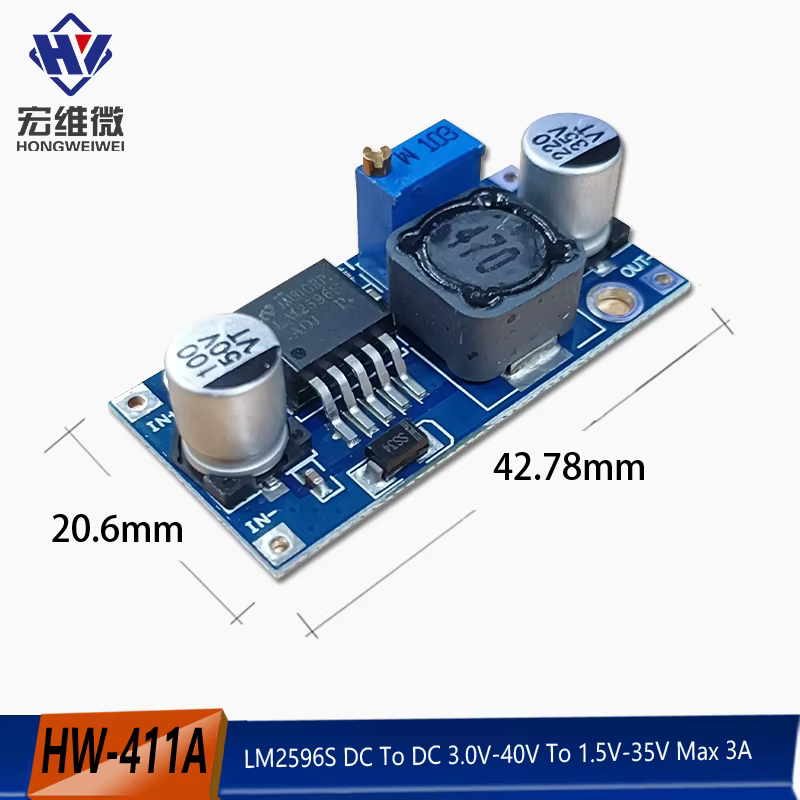

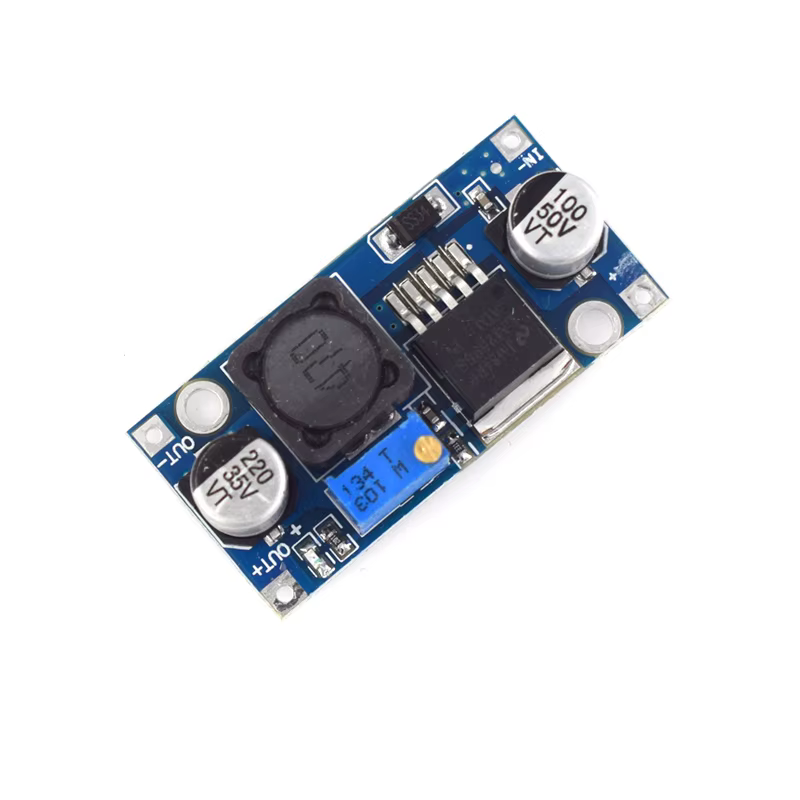

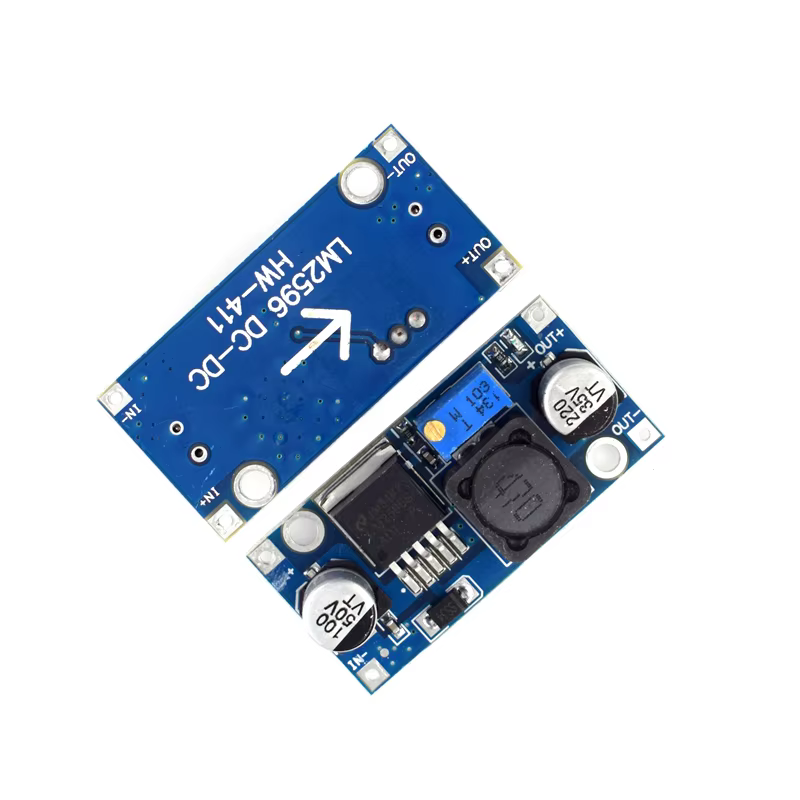

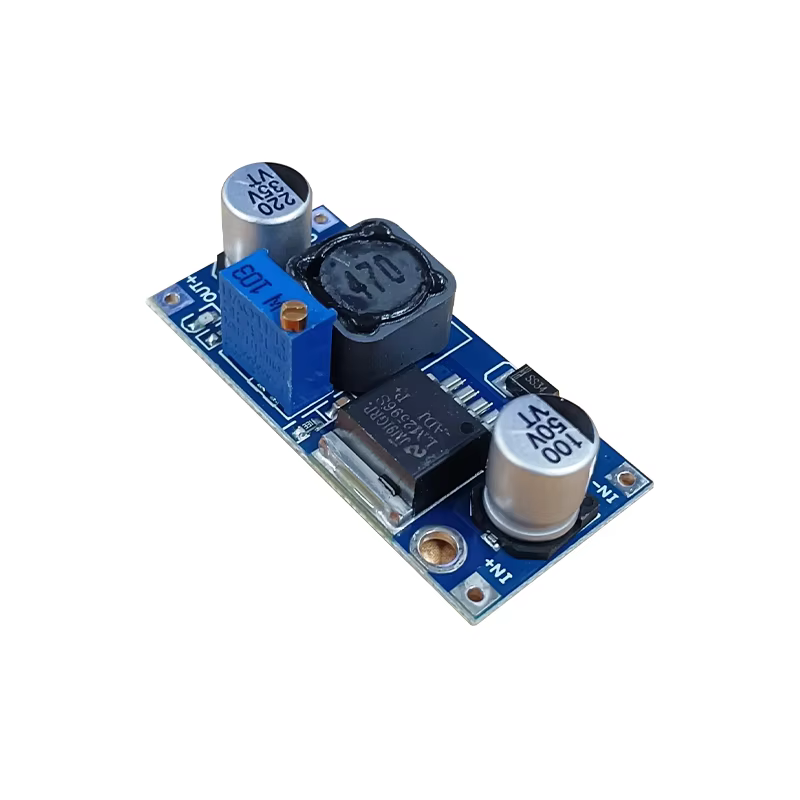

Módulo convertidor reductor CC-CC LM2596

1/3/5/10PCS LM2596 Convertidor reductor de CC a CC de 3-40 V a 1,5-35 V Regulador de voltaje ajustable Módulo reductor para Arduino LED DIY

⭐ Aspectos destacados

• Entrada amplia de 3 a 40 V ➜ salida ajustable de 1,5 a 35 V
• Alta eficiencia de hasta ~92% ⚡ para una alimentación CC-CC reductora estable.
• Carga continua recomendada ≤ 2,5 A; añadir disipador de calor para potencias superiores a ~10 W.
• Módulo SMD compacto para una fácil integración en proyectos de electrónica DIY y creación de prototipos.
• Paquetes disponibles: 1 / 3 / 5 / 10

📦 Especificaciones

Voltaje de entrada	3,0–40 V CC
Voltaje de salida	Ajustable de 1,5 a 35 V CC
Topología	Regulador de voltaje reductor
Eficiencia típica	Hasta un ~92% (dependiendo de la carga y del VIN)
Estilo de paquete	módulo SMD
Temperatura de funcionamiento	De -40 °C a +85 °C
Casos de uso	Placas Arduino, tiras de LED, microcontroladores, sensores, prototipos en placas de pruebas.

🧠 Notas importantes

• Mantenga una diferencia de aproximadamente 1,5 a 2 V entre la entrada y la salida deseada para una regulación estable.
• Para un funcionamiento prolongado, mantenga la carga ≤ 2,5 A; añada un disipador de calor cuando la potencia de salida supere los ~10 W.
• Respete la polaridad: ENTRADA+, ENTRADA−, SALIDA+, SALIDA−. El cableado invertido puede dañar el módulo.
• No dispone de protección contra cortocircuitos en la salida. Evite cortocircuitar los terminales de salida.

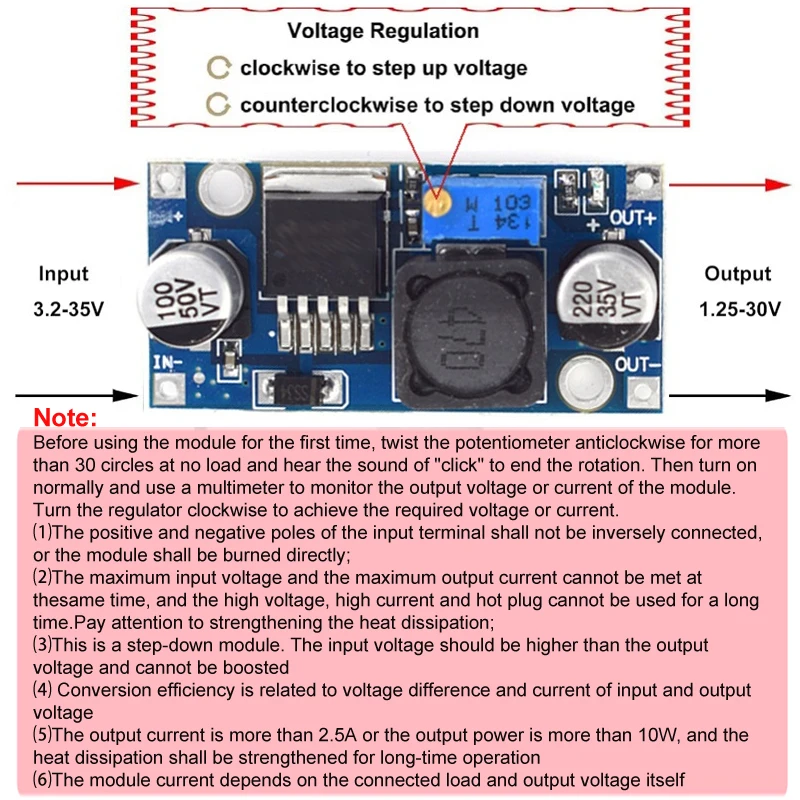

🔧 Guía de ajuste de voltaje

1. Alimente el módulo con corriente continua de 4 a 35 V.
2. Gire el potenciómetro azul: girándolo en el sentido de las agujas del reloj aumenta Vout, girándolo en sentido contrario lo disminuye.
3. Para obtener la máxima precisión, utilice un multímetro para ajustar el voltaje exacto bajo carga.

💡 Consejo: Algunas unidades requieren muchas vueltas en el potenciómetro. Ajústelo lentamente hasta que cambie el voltaje.

🧷 Opciones de cableado

• Suelde los cables directamente a las almohadillas de entrada y salida.
• O bien, suelde conectores de pines para enchufarlos a una placa de prototipos o a cables de puente.
• Asegúrese de que la fijación mecánica sea firme; es posible el montaje vertical con los accesorios adecuados.

✅ Calidad y embalaje

• Módulos nuevos con embalaje antiestático.
• Cada lote se ha comprobado para garantizar un rendimiento estable en aplicaciones comunes de Arduino y LED.

💬 Lo que dicen los compradores

• “Entrega rápida y tal como se describe. Funciona bien con fuentes de baja potencia.”
• “La salida ajustable es precisa; algunos potenciómetros necesitan varias vueltas para cambiar el voltaje.”
• “Funciona a baja temperatura con cargas moderadas; añada un disipador de calor para mayor potencia.”
• “La conversión de 12V a 5V funciona perfectamente para proyectos con microcontroladores y LED.”
• Algunos informes señalan defectos o daños causados ​​por cableado invertido o voltaje de entrada excesivo; siga las indicaciones anteriores para obtener mejores resultados.

🙋 Preguntas frecuentes

P: ¿Puede reducir el voltaje de 12V a 5V?

R: Sí. Ajuste Vout a 5V usando el potenciómetro y confirme con un multímetro. Mantenga una caída de tensión de ~1,5–2V.

P: ¿Cuánta corriente puedo extraer?

R: Puede alcanzar un pico de hasta 3 A con una refrigeración adecuada. Para un uso prolongado, recomendamos ≤ 2,5 A y añadir un disipador de calor para potencias superiores a ~10 W.

📚 Casos de uso

Ideal para módulos de alimentación Arduino, proyectos de iluminación LED, placas de microcontroladores, nodos de sensores, control embebido y creación de prototipos en placas de pruebas donde se necesite un convertidor CC-CC reductor compacto con voltaje ajustable.

📦 Contenido del paquete

Módulo LM2596
