El módulo (adaptador de tarjeta MicroSD) es un lector de tarjetas Micro SD que, a través del sistema de archivos y el controlador de interfaz SPI, permite que el microcontrolador (MCU) complete la lectura y escritura de la tarjeta MicroSD. Los usuarios pueden usar directamente el IDE incluido con la tarjeta SD para completar la inicialización de la biblioteca y la lectura/escritura de la tarjeta.
Las características del módulo son las siguientes:
1. Admite tarjetas Micro SD y Micro SDHC (tarjetas de alta velocidad).
Placa de circuito de conversión de 2 niveles que admite niveles de 5V o 3.3V.
3 fuentes de alimentación de 4,5 V ~ 5,5 V, placa de circuito regulador de voltaje de 3,3 V
4 es una interfaz de comunicación estándar SPI
5,4 orificios de posicionamiento para tornillos M2 para una fácil instalación
Interfaz de control: Un total de seis pines (GND, VCC, MISO, MOSI, SCK, CS), GND a tierra, VCC es la fuente de alimentación, MISO, MOSI, SCK es el bus SPI, CS es el pin de señal de selección de chip;
Circuito regulador de voltaje de 3,3 V: la salida del regulador LDO es un chip convertidor de nivel de 3,3 V, alimentado por tarjeta Micro SD;
Circuito de conversión de nivel: La señal que entra en la tarjeta Micro SD se convierte a 3,3 V, la interfaz de la tarjeta MicroSD controla la dirección de la señal MISO, que también se convierte a 3,3 V, y el sistema microcontrolador AVR general puede leer la señal;
Conector para tarjeta Micro SD: una plataforma de fácil acceso, que permite insertar la tarjeta fácilmente.
Orificios de posicionamiento: el diámetro de los orificios de posicionamiento para los 4 tornillos M2 es de 2,2 mm, lo que facilita la instalación del módulo y permite la combinación entre módulos;
Descripción de la electrónica de la tarjeta SD:
1. Este módulo de tarjeta SD puede hacer que su aplicación SD sea más fácil y simple.
2. Se conecta fácilmente como periférico a su módulo de escudo de sensores.
3. Mediante programación, puede leer y escribir en la tarjeta SD.
A. Se puede usar para tarjetas SD más fácilmente, por ejemplo, para reproductores de MP3, control de sistemas MCU/ARM.
B. Salida de todos los pines SPI de la tarjeta SD: MOSI, SCK, MISO y CS.
C. Admite entrada de 5V/3.3V.
Descripción de la tarjeta MINI SD:
100% nuevo y de alta calidad.
Interfaz de tarjeta MINI SD emergente integrada.
Los pines correspondientes ya están identificados y anotados.

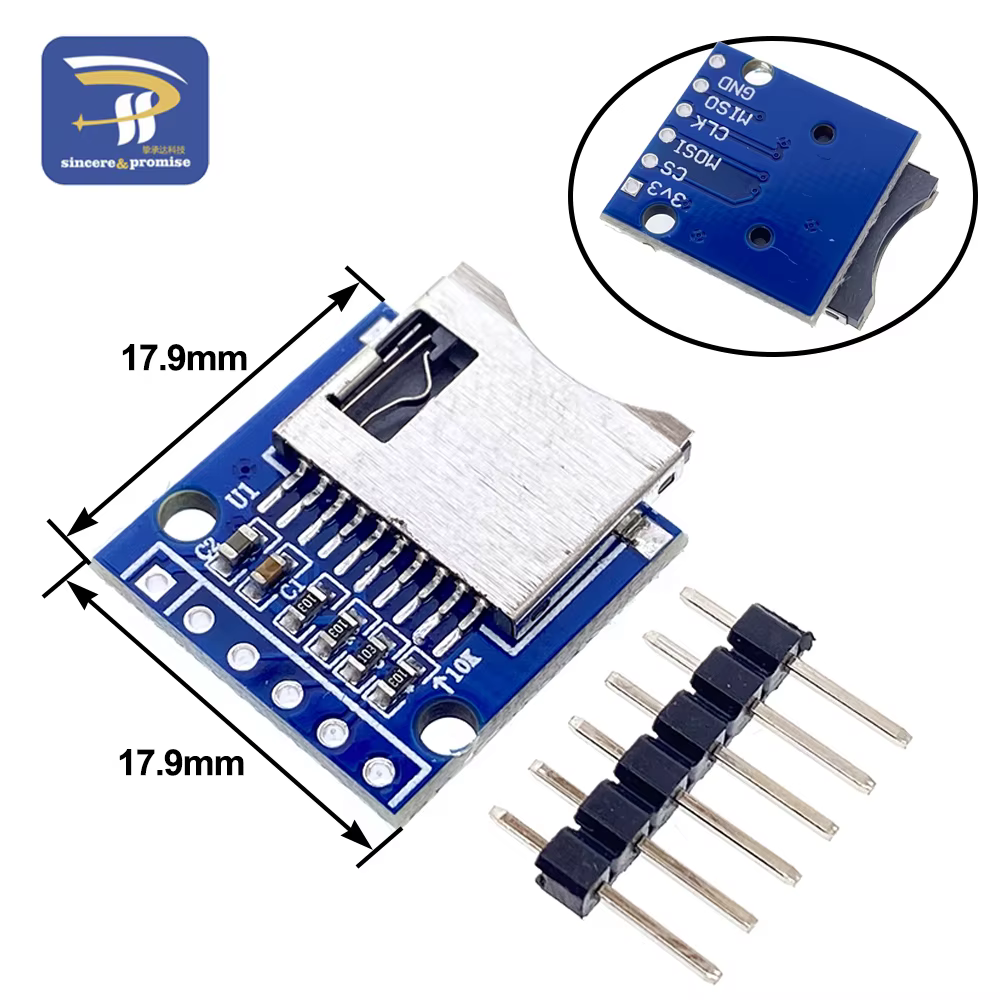

Tamaño de la placa: 17,9 mm x 17,9 mm.
