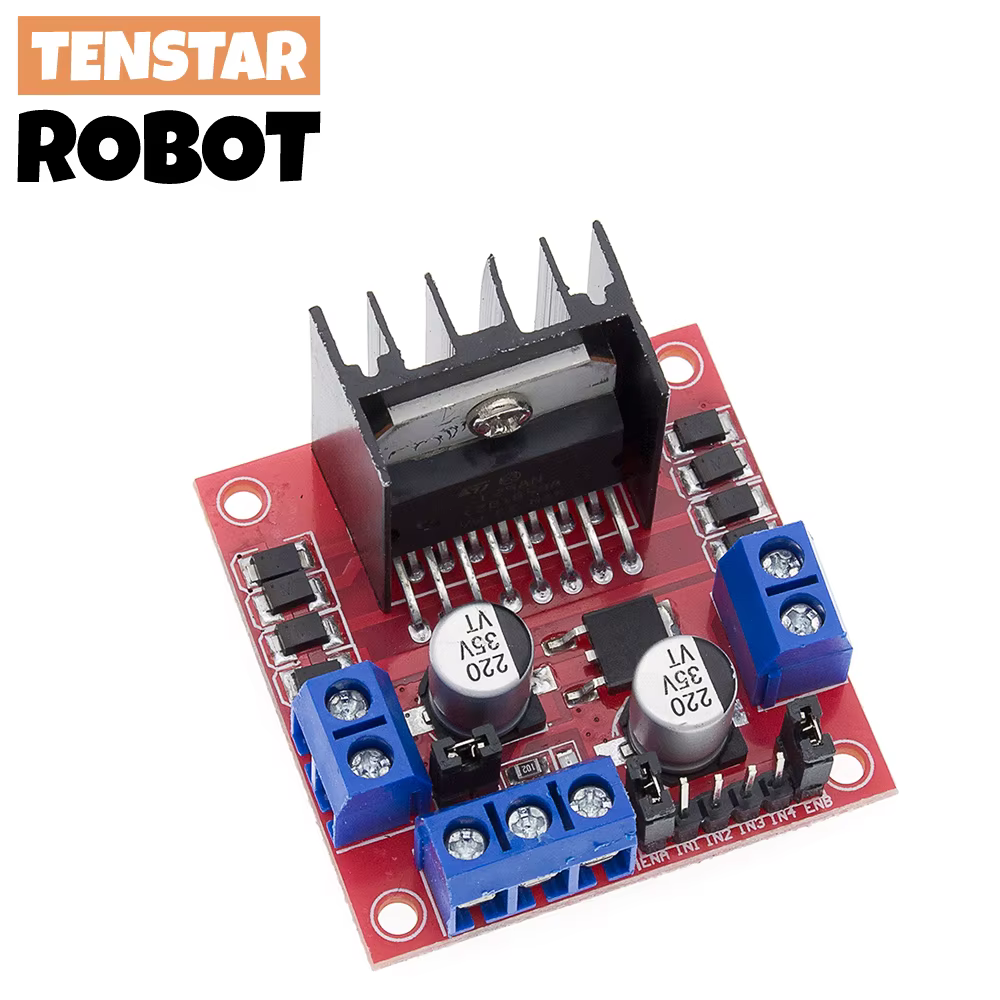

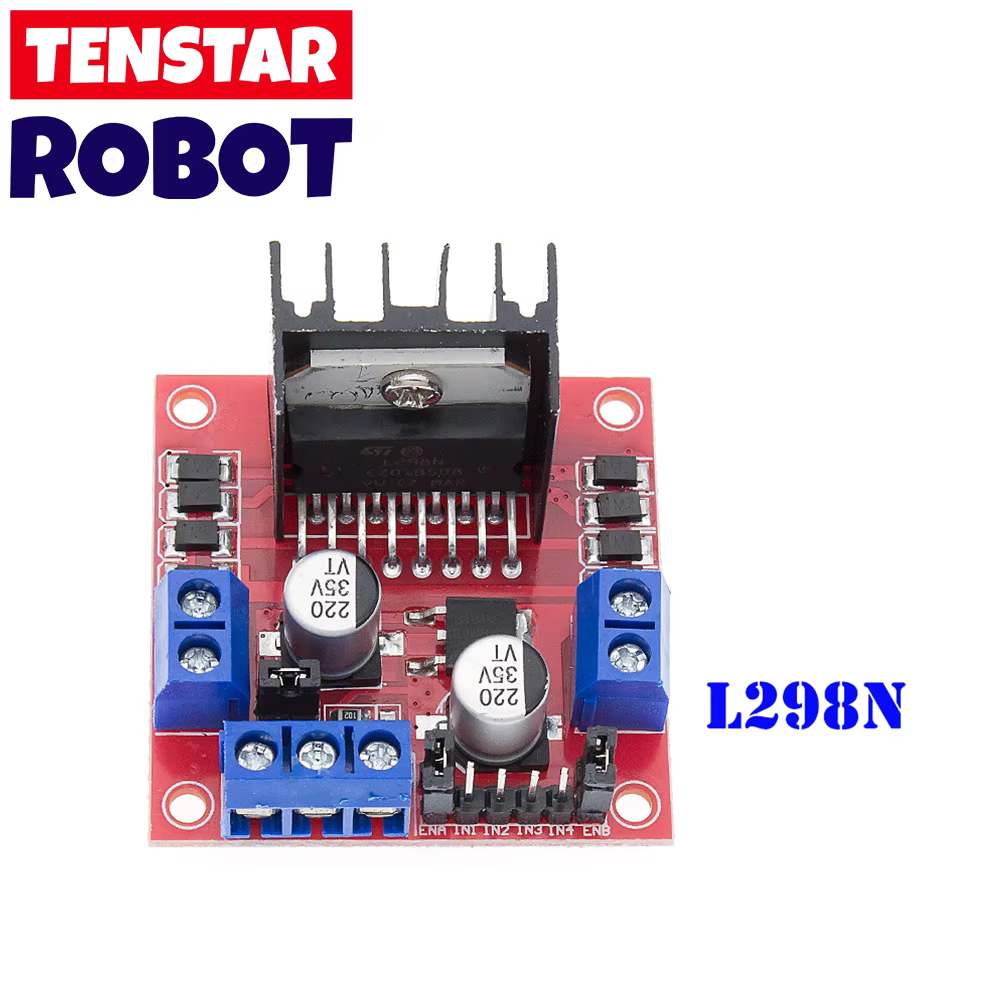

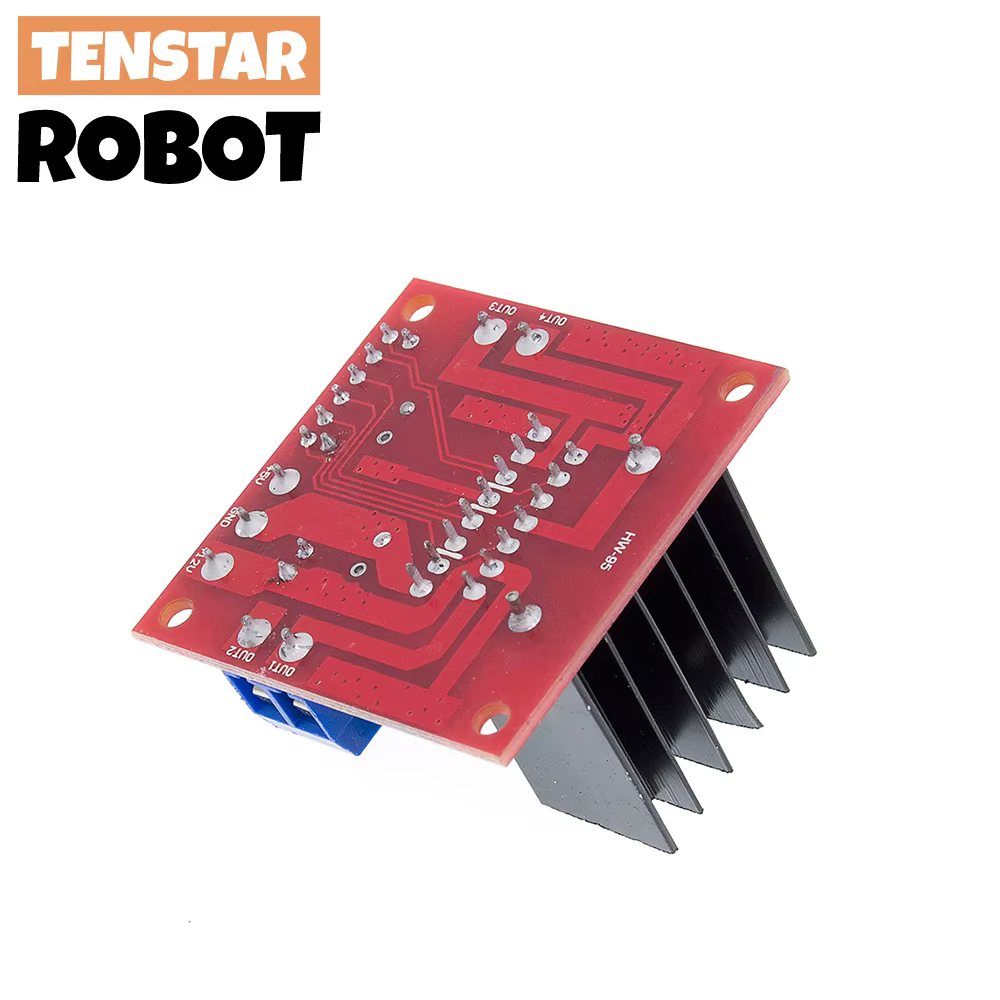

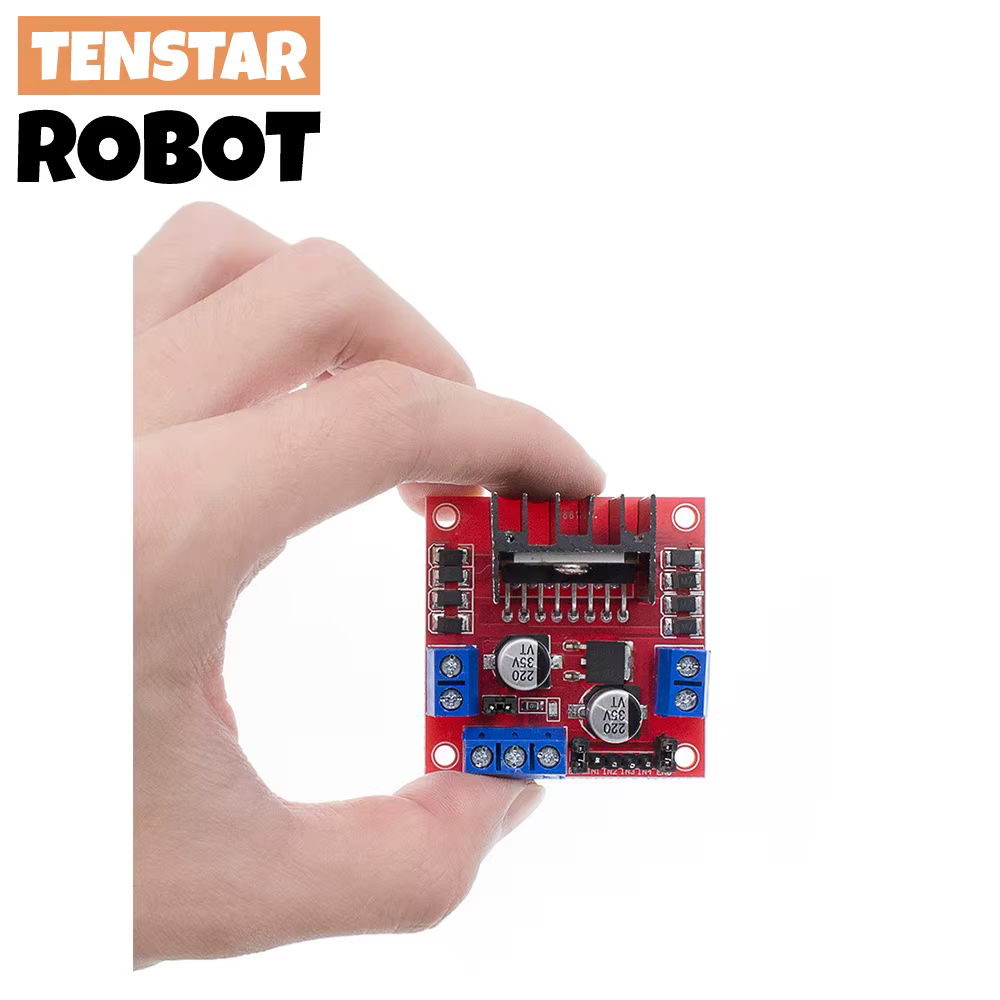

Módulo de placa controladora L298N, motor paso a paso L298N, placa de pruebas para robot de coche inteligente Peltier, controlador de motor de CC L298 de alta potencia para Arduino
L298N
Nombre del módulo: módulo de control de motor de puente H doble
Modo de funcionamiento: Accionamiento en puente H (doble vía)
Chip de control principal: L298N
Embalaje: bolsa electrostática
Voltaje lógico: 5V
Voltaje de accionamiento: 5V-35V
Corriente lógica: 0 mA-36 mA
Corriente de accionamiento: 2A (máximo puente único)
Temperatura de almacenamiento: -20 °C a +135 °C
Potencia máxima: 25 W
Peso: 30 g

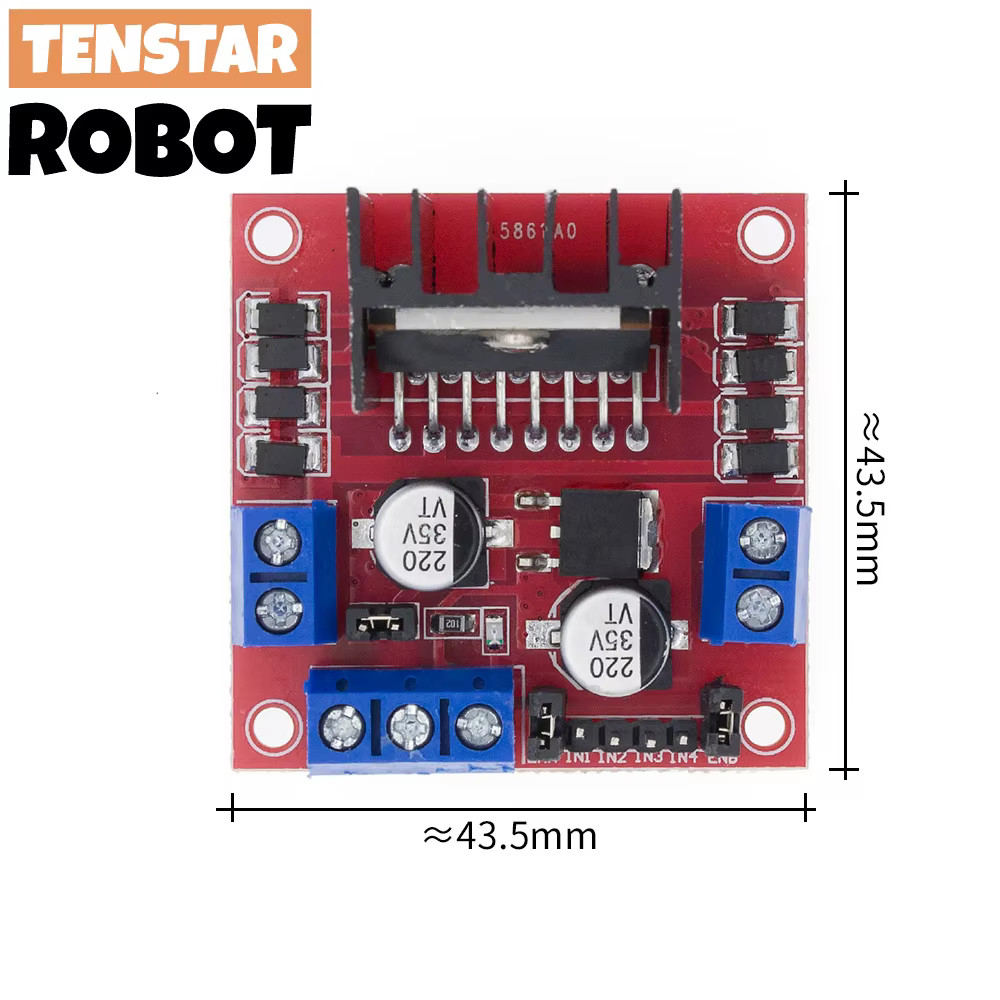

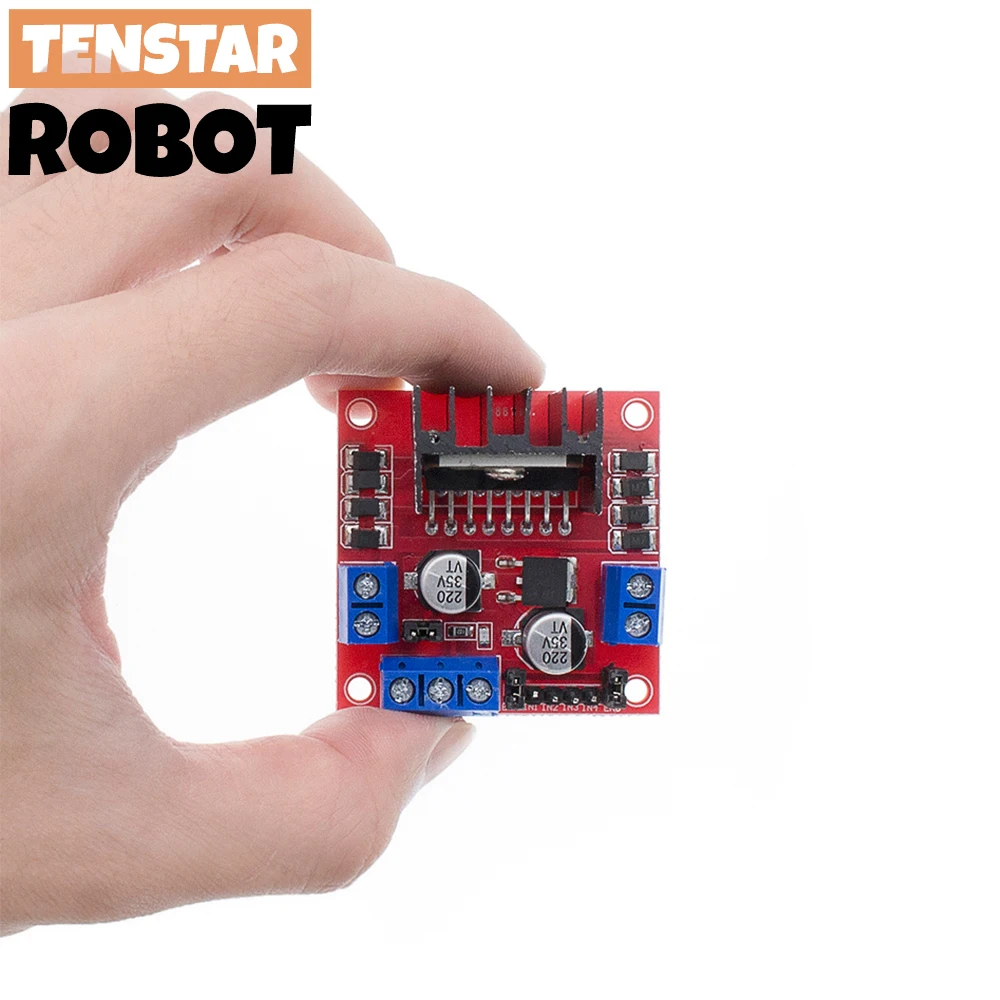

Dimensiones periféricas: 43*43*27 mm
Características del producto:
Este módulo utiliza el chip controlador principal L298N, que ofrece una gran capacidad de control, baja generación de calor y una fuerte capacidad antiinterferencias.
Mediante este módulo se pueden utilizar las partes de la fuente de alimentación de accionamiento 78 m05 integradas para su funcionamiento, pero para evitar daños en el chip regulador de voltaje, cuando se utilice un voltaje de accionamiento superior a 12 V, utilice una fuente de alimentación externa lógica de 5 V.
Este módulo utiliza un condensador de filtro de gran capacidad y un diodo de protección de continuidad, lo que puede mejorar la fiabilidad.
Notas:

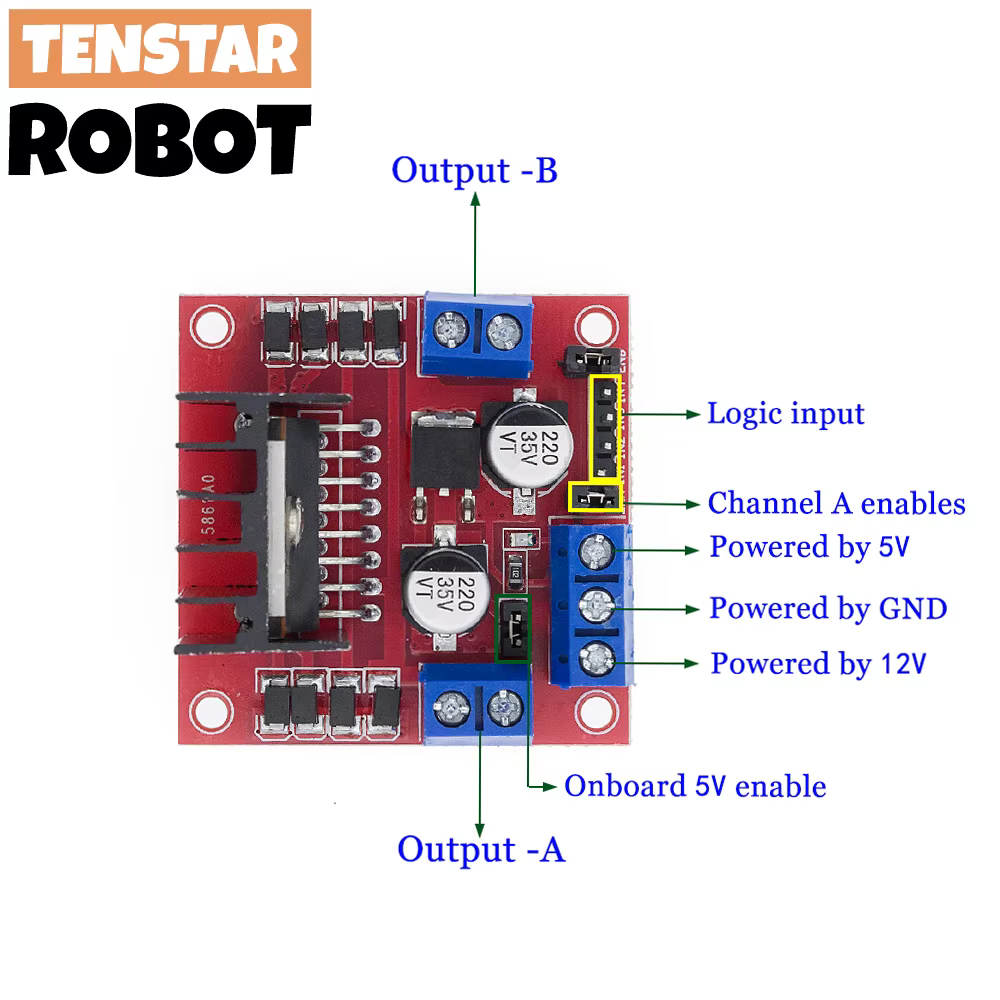

1. Cuando se aplica un voltaje de entrada (el logotipo anterior indica 12 V, aunque en realidad el rango de entrada aceptado es de 7 a 12 V) de 7 V a 12 V, se puede configurar la lógica de alimentación integrada a 5 V. Al usar la alimentación integrada a 5 V, la interfaz es de +5 V.
La fuente de alimentación no tiene voltaje de entrada, pero puede proporcionar un voltaje de 5V para uso externo.
2. Cuando la tensión de accionamiento es superior a 12 V, es inferior o igual a 24 V.
(el manual del chip propone admitir 35V, pero según el libro
Cuando se aplica el voltaje máximo al voltaje máximo de 298 aplicaciones conservadoras a 24V, por ejemplo, se debe accionar el motor con un voltaje nominal de 18V.
Primero debe retirar la salida de 5 V de la placa para habilitar el puente. Luego, se accede a 5 V fuera del puerto de salida de 5 V.
La señal de 5 V permite que la alimentación funcione como una señal de control con un nivel de 5 V. Cuando la señal de entrada es válida y la alimentación del módulo de control del motor es normal, este genera corriente. De lo contrario, aunque la alimentación sea normal, no hay corriente en el motor.
Voltaje para la fuente de alimentación del circuito lógico interno del L298N. (¡Esta es una aplicación exigente y poco convencional!)
